شیر هیدرولیک برقی و دستی از مهم ترین و تاثیرگذار ترین قسمت سیستمهای هیدرولیکی می باشد . در اصل شیر هیدرولیک برقی و دستی به عنوان واحد کنترل و فرمان سیستمهای هیدرولیکی میباشند. اطلاع از وظایف و نحوهی عملکرد اجزاء کنترلی بسیار مهم بوده و از وظایف مهم طراح است. شیرهای هیدرولیک را طبق قواعد متفاوتی میتوان دستهبندی کرد که عبارتند از: نوع عملکرد، نوع تحریک و غیره.
نحوه کار انواع شیر هیدرولیکی

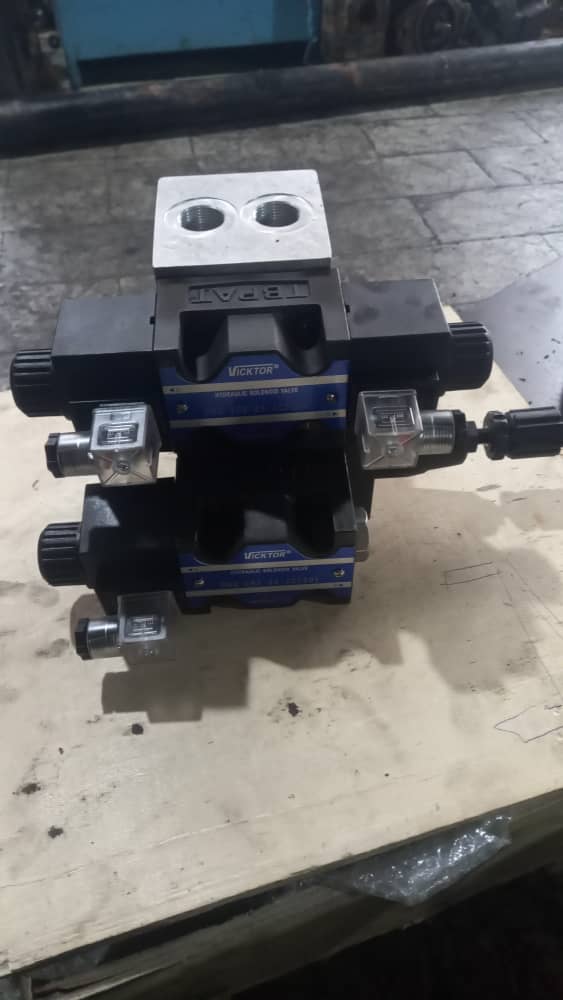

شیر برقی هیدرولیکی دارای یک هسته فرومغناطیسی می باشد که توانایی جابجایی داشته و خیلی شبیه سیمپیچ عمل میکند.
عملکرد این شیر به حرکت همین هسته بستگی دارد. در واقع با وارد شدن جریان توسط بوبین یا سلونوئید، یک میدان مغناطیسی ایجاد میشود که در اثر آن، هسته فرومغناطیسی شروع به حرکت میکند. به همین دلیل بوبین یا سلونوئید به عنوان مهمترین بخش شیر برقی شناخته میشود و وظیفه باز و بسته کردن ورودیهای شیر هیدرولیک را دارد. سلونوئید دارای ساختاری ساده متشکل از قاب فولادی، سیمپیچ و سنبه است.
علت فولادی بودن قاب این است که در هنگام وارد شدن جریان برق به سیمپیچ، خاصیت آهنربایی ایجاد شده و سنبه سلونوئید به سمت قاب جذب شود .
انواع شیر هیدرولیک:
1_شیر کنترل فشار
2_شیر کنترل جهت
3_شیر کنترل جریان یا دبی
4_شیر هیدرولیک پروپرشنال
5_شیر هیدرولیک سروو
6_شیرهای هیدرولیک مدولار
شیر کنترل فشار
این نوع از شیرهای هیدرولیک، سیستم را در برابر تغییرات ناگهانی فشار حفاظت میکند. تغییرات ناگهانی ممکن است بر اثر کاهش میزان دبی یا افزایش ناخواسته دبی که به خاطر باز و بسته شدن شیر بوجود می آید .
اگر افزایش فشار بیش از حد باشد آسیب جدی به شیر هیدرولیک وارد می کند لذا استفاده از شیر کنترل فشار ضروری می باشد .
در یک سیستم هیدرولیک توان خروجی وابستگی به فشار و جریان سیال می باشد؛ بنابراین برای دستیابی به اهداف مورد نظر هنگام طراحی مدار، باید موارد زیر معین گردند:
- فشار سیستم
- اندازههای مربوط به شیرها
- مقدار دبی سیستم
جهت خرید شیرآلات برقی و دستی از فروشگاه تکنوهیدرولیک با شماره 09123144912 تماس حاصل فرمایید .
شیر کنترل جهت
شیر کنترل جهت از شیرهای هیدرولیک به منظور مدیریت بر جهت عبور سیال مورد استفاده قرار میگیرد و تعیین کننده مسیر عبور جریان سیال در مدار هستند. برای مثال میتوانند جهت حرکت یک سیلندر یا موتور هیدرولیکی را مشخص کنند.
این شیرها با توجه به وظایف خود به انواع یکطرفه، دوراهه، چند راهه و … دسته بندی میشوند. نامگذاری شیرهای کنترل جهت طبق تعداد موقعیت و دهانههای شیر انجام میشود و این نامگذاری به این ترتیب است که ابتدا تعداد دهانهها و سپس تعداد موقعیتها بیان میشود .
شیر کنترل جریان یا دبی
دسته بعدی از شیرهای هیدرولیک شیر کنترل جریان است. از شیرهای کنترل جریان جهت تنظیم سرعت سیلندرها و موتورهای هیدرولیکی به وسیله ی تغییر میزان دبی ورودی یا خروجی آنها استفاده میشود.
ابزار اصلی برای این کنترل تغییر سطح عبور جریان در گلوگاه است.
لازم به ذکر است که درصورت عملکرد همزمان شیرهای کنترل جریان و کنترل فشار است که می توان بر اندازهی دبی تاثیر گذاشت. یک شیر کنترل جریان قادر است با تنظیم دبی سیال، سرعت حرکت عملگرها را تحت کنترل قرار دهد.
تقسیم بندی شیر هیدرولیک
- بدون سیستم جبرانکننده فشار: این شیرهای زمانی کاربرد دارند که فشار سیستم ثابت است و نیازی به تغییر سرعت نیست .
- همراه با سیستم جبرانکننده فشار: این شیرها در اثر تغییر فشار، به شکل اتوماتیک تنظیم میشوند و از افت فشار جلوگیری میکنند. در نتیجه میزان جریان عبوری از آنها همیشه ثابت است .
شیر هیدرولیک پروپرشنال
یکی دیگر از انواع شیرهای هیدرولیکی، شیر هیدرولیک پروپرشنال هستند که پیشرفتهتر و پیچیدهتر هستند و دقت و سرعت بالاتری دارند تغییر جریان سیال خروجی در آن به جریان الکتریکی ورودی ارتباط ندارد.
کاربرد شیر پروپرشنال در صنایع نظامی، پرس هیدرولیک، نورد فلزات و ماشین کاری می باشد .
این شیر نیز مانند شیرهای برقی هیدرولیکی، دارای انواع کنترل جهت، کنترل جریان و کنتر فشار بوده اما دقت بیشتری دارند.
شیر هیدرولیک سروو
شیر برقی بعدی شیر هیدرولیک سروو است که دائما تحت فرمان بوده و فشار و موقعیت مکانی و دبی یا سرعت دستگاه مورد نظر را تحت کنترل دارد.
تکنولوژی این نوع شیرها با توجه به سرعت و دقت بالاتر، مزایای بیشتری دارد.
شیر هیدرولیک مدولار
شیر هیدرولیک مدولار جزء شیرآلات مهم هیدرولیکی میباشند که معمولا در سیستمهایی که تعداد شیرآلات کنترلی زیاد است،
سعی میشود از شیرهای مدولار یا ساندویچی استفاده گردد تا علاوه بر اشغال فضای کمتر، لوله کشی کمتری بین المانهای سیستم هیدرولیکی اعمال می شود .

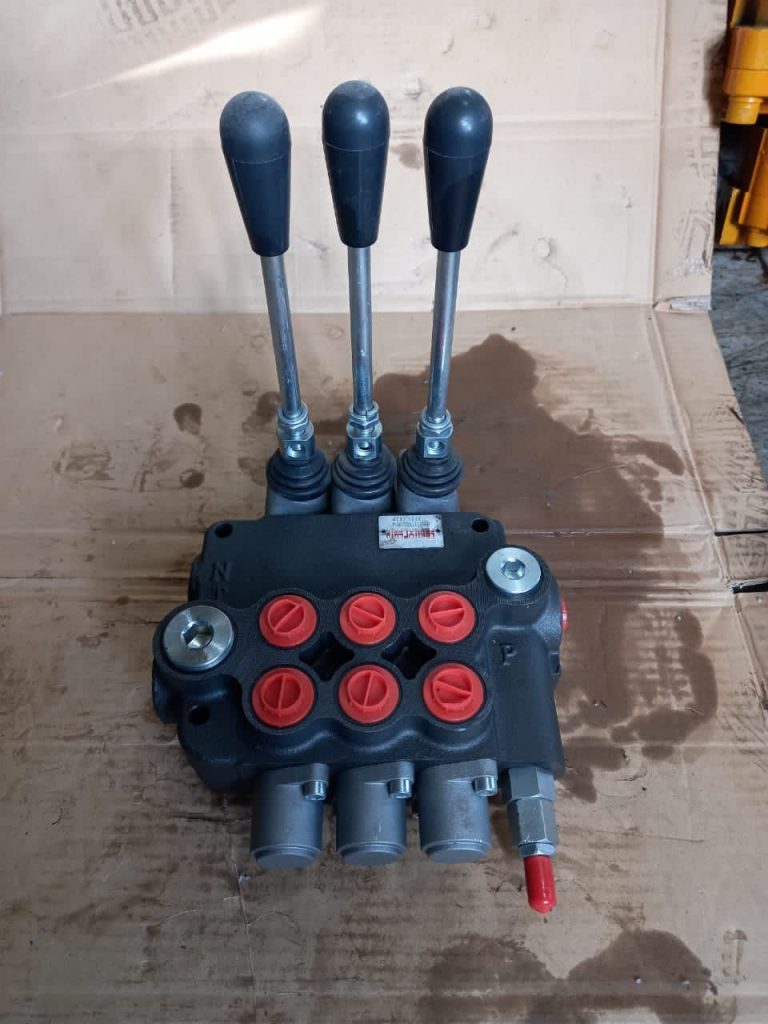

شیر هیدرولیک دستی
انواع شیر هیدرولیک دستی
سایز های شیر های دستی هیدرولیک از ¼ تا 1 اینچ می باشد .شیر های دستی به وسیله ی دسته ای که بر روی آن ها قرار دارد عمل می کنند.
شیر هیدرولیک دستی از یک دسته الی 10 دسته می باشد. به طور کلی شیر دستی هیدرولیک به صورت سر راهی و بلوکی ساخته شده اند و همچنین دو مدل هستند به گونه ای که دارای قفل کن و بدون قفل کن یا فنری هستند.
با توجه به اندازه شیر دستی هیدرولیک مقدار دبی روغن عبوری از آن ها متفاوت است.
طرز عملکرد شیر دستی هیدرولیک
نحوه عملکرد شیر های هیدرولیک دستی به این گونه است که علاوه بر اینکه قابلیت قطع یا وصل جریان در سیستم های هیدرولیک را دارد ، می تواند میزان و مقدار جریان در این سیستم ها را اندازه گیری کند .
جهت خرید محصولات هیدرولیکی و شیر هیدرولیک برقی و دستی از فروشگاه تکنوهیدرولیک واقع در تهران سه راه آذری جنب نمایندگی سایپا پلاک 1350 کافیست با شماره 09123144912 تماس حاصل فرمایید .
گردآورنده مقاله نرگس صاحبی کارشناس IT مدیر داخلی فروشگاه تکنوهیدرولیک
